CAD Katalog
Teknik ürün kataloğu: modeli tarayıcıda döndür, ölç, kesitini al, istediğin formatta indir.
- Sektör
- Mühendislik & CAD
- Dönem
- 2025
- Durum
- Sahada
- Rolümüz
- Ürün geliştirme
Çalışma alanıMühendislik ve CAD
CAD Katalog, teknik ürün satan firmaların müşterilerine model paylaşma sorununu çözmek için yapıldı. Müşteri, ürünü indirmeden önce tarayıcıda döndürüp inceleyebiliyor; ölçü alabiliyor, kesit çıkarabiliyor ve ihtiyacı olan formatı seçip indiriyor.
Katalog tarafı bir e-ticaret vitrini gibi değil, bir parça kütüphanesi gibi çalışıyor: kategori, malzeme ve format üzerinden filtreleme, parça kodu ve gabari üzerinden arama. Her karo bir katı modelin önizlemesi — kütüphane büyüdükçe fotoğraf çekmek gerekmiyor, önizlemeler modelden üretiliyor.
Görüntüleyici WebGL üzerinde çalışıyor. STEP ve IGES gibi katı model formatları sunucu tarafında dönüştürülüyor; tarayıcıya optimize edilmiş bir ağ yapısı gidiyor. Aynı dönüştürme adımında gabari, hacim, kütle tahmini ve yüzey/kenar sayısı da çıkarılıp ürün kartına yazılıyor.
Sistem tek parça değil, monorepo yapısında: dönüştürme servisi, görüntüleyici ve katalog arayüzü ayrı paketler hâlinde geliştiriliyor.
Künye
- 5
- Üretilen format
- Otomatik
- Ölçü, kütle ve önizleme
- WebGL
- Tarayıcıda görüntüleme
- Monorepo
- Turborepo yapısı
Teknoloji
Arayüz
Dönüştürme
Altyapı
Çözmeye geldiğimiz şey.
- 01
Model paylaşımı e-postayla yürüyordu
Her müşteri talebi için mühendis dosya arıyor, formatı dönüştürüyor, sıkıştırıp gönderiyordu. Aynı iş her hafta tekrar ediyordu.
- 02
Müşteri hangi parçayı istediğini görmeden indiriyordu
Yanlış model indirilip yanlış parça sipariş ediliyordu; hata teslimatta ortaya çıkıyordu.
- 03
Katalog fotoğrafı çekmek pahalıydı
Yüzlerce parçanın stüdyo fotoğrafı hem maliyetli hem de her revizyonda yenilenmesi gereken bir iş.
- 04
Format talebi tahmin edilemiyordu
Kimi müşteri STEP, kimi Parasolid, kimi baskı için STL istiyor. Her talep için ayrı dönüştürme yapılıyordu.
Nasıl kurduk.
Tarayıcıda görüntüleme
Orbit kontrolü, X-Ray modu, patlatılmış görünüm, kesit alma ve tel kafes görünümü; mesafe, çap ve açı ölçümü; altı standart kamera açısı. Parça seçilince bilgisi açılıyor.
Yükle, gerisi otomatik
Yüklenen katı model bir hatta giriyor: geometri okuma, ölçü ve kütle çıkarımı, beş formata dönüştürme, önizleme üretimi. Operatörün tek yaptığı dosyayı sürüklemek.
Önizleme modelden üretiliyor
Katalog karolarındaki görseller fotoğraf değil, modelin kendisinden alınan render. Revizyon geldiğinde önizleme de kendiliğinden güncelleniyor.
Beş format hazır bekliyor

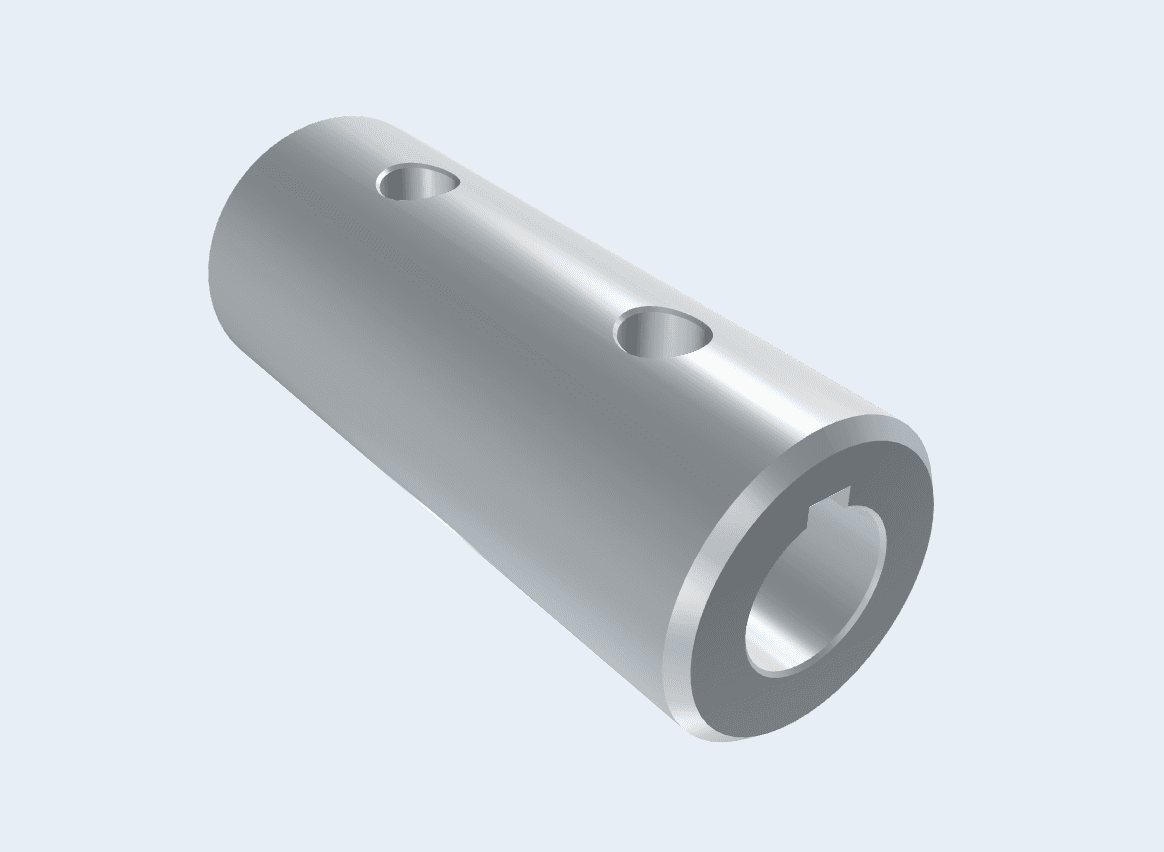

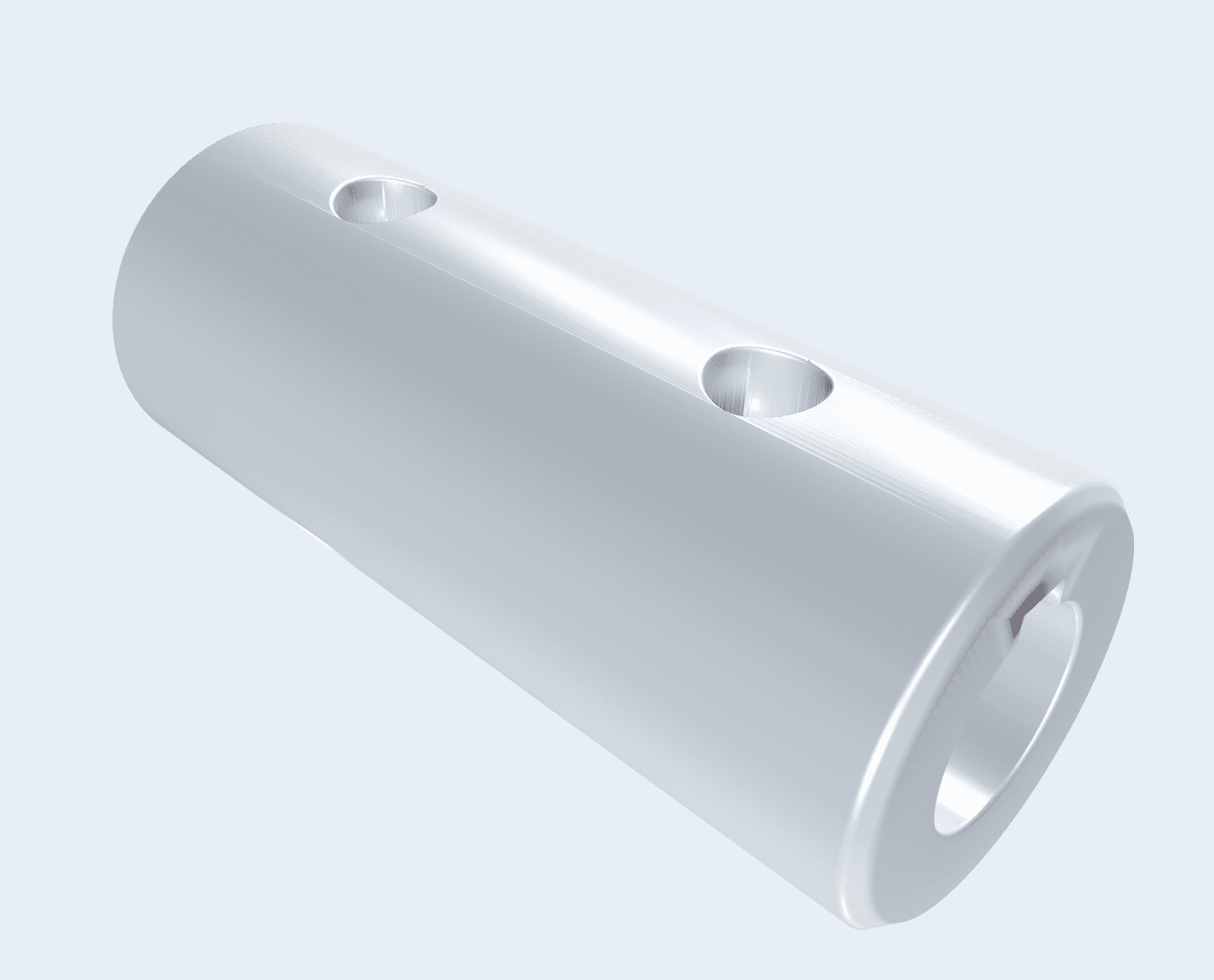

STEP, IGES, Parasolid, STL ve glTF karşılıkları yükleme anında üretiliyor; müşteri indirirken bekleme olmuyor.
5 ekran.
Görsellerin kaynağı karo bazında değişiyor; hangisi olduğu her panonun künyesinde yazar.
9 modül.
- 01
Katalog
Kategori, malzeme ve format filtresi; parça kodu ve gabari üzerinden arama.
- 02

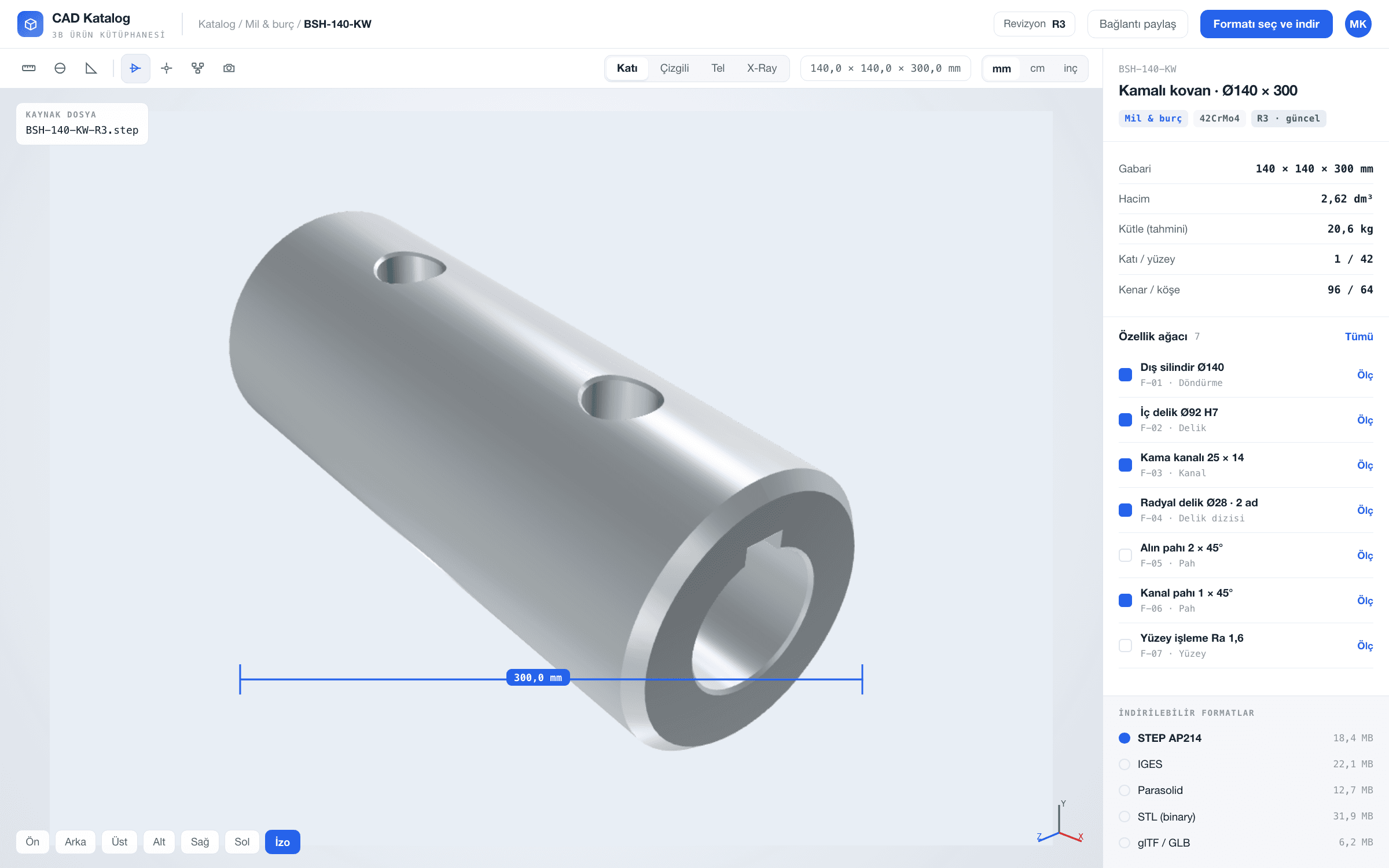

Ürün detayı
Gabari, hacim, kütle tahmini, katı/yüzey/kenar sayısı ve revizyon.
- 03
3B görüntüleyici
Orbit, X-Ray, tel kafes, kesit, patlatılmış görünüm, kamera açıları.
- 04
Ölçüm
Mesafe, çap ve açı ölçümü; mm/cm/inç birim değişimi.
- 05
Özellik ağacı
Katı model özellikleri ya da montaj parçaları; tek tek gizleme ve yalıtma.
- 06

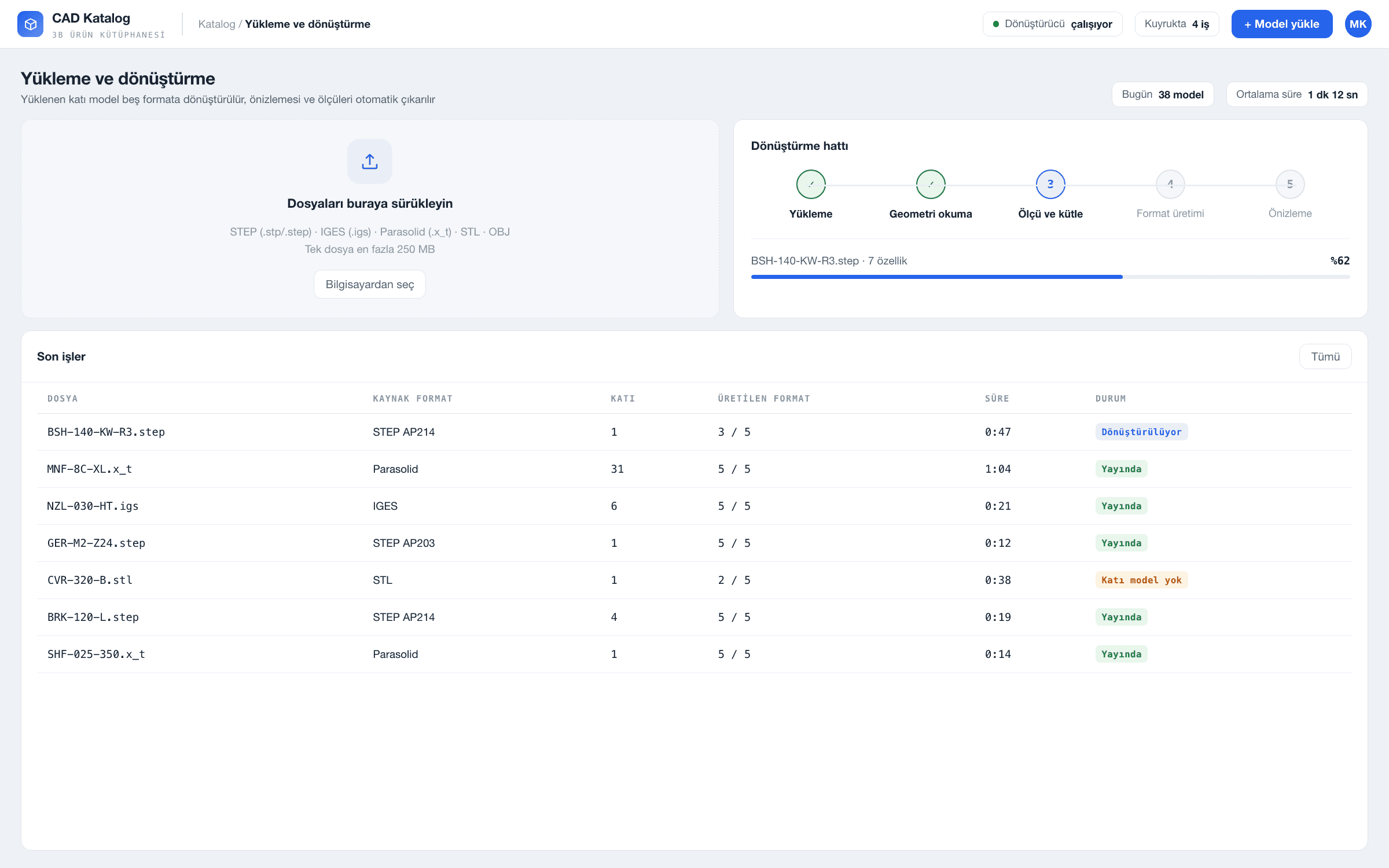

Yükleme
Sürükle-bırak yükleme, biçim doğrulama, boyut sınırı.
- 07
Dönüştürme hattı
Geometri okuma, ölçü/kütle çıkarımı, format üretimi, önizleme; kuyruk ve hata takibi.
- 08
İndirme
Format seçimi, boyut bilgisi ve indirme kaydı.
- 09
Revizyon
Sürüm geçmişi, güncel sürüm işareti, eski sürüme erişim.
